1. NGUYÊN LÍ HOẠT ĐỘNG CỦA BIẾN TẦN
2. CÁCH DÙNG BIẾN TẦN SIEMENS SINAMICS V20
1. NGUYÊN LÍ HOẠT ĐỘNG CỦA BIẾN TẦN

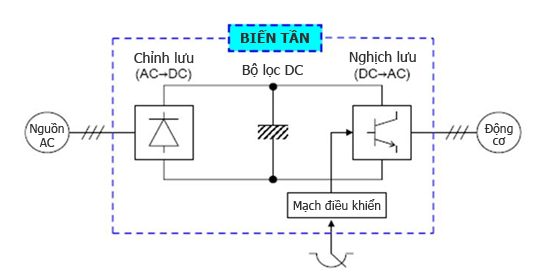

- Đầu tiên, biến tần nhận nguồn đầu vào từ nguồn cung cấp điện. Tùy từng loại biến tần, nguồn điện đầu vào có thể là nguồn 1 pha hoặc 3 pha, nhưng nó sẽ ở mức điện áp và tần số cố định (ví dụ nguồn đầu vào 3 pha 380V tần số 50Hz). Nguồn điện này được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện. Tụ điện có chức năng lưu trữ điện năng của biến tần.
- Tiếp theo, điện áp 1 chiều trong tụ điện sẽ được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Công đoạn này được thực hiện thông qua quá trình tự kích hoạt thích hợp, bộ biến đổi IGBT (viết tắt của tranzito lưỡng cực có cổng cách điện hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của biến tần) sẽ tạo ra một điện áp xoay chiều 3 pha bằng phương pháp điều chế độ rộng xung PWM.
- Tần số của tín hiệu đầu ra sẽ tùy thuộc vào tín hiệu điều khiển và các tham số được lập trình sẵn trong biến tần. Người vận hành có thể cài đặt trước chế độ hoạt động hoặc điều khiển trực tiếp biến tần.
- Trong quá trình hoạt động, biến tần sẽ phát hiện các sự cố như quá tải, quá áp, sụt áp, mất pha,... biến tần đưa ra cảnh báo các lỗi nhẹ và có thể ngừng cấp điện cho động cơ nếu phát hiện các lỗi nghiêm trọng để tránh gây hư hại cho hệ thống.
2. CÁCH DÙNG BIẾN TẦN SIEMENS V20
Dòng máy biến tần SINAMICS V20 có thể đáp ứng được nhu cầu về một giải pháp truyền động đơn giản, tiết kiệm năng lượng và giá thành rẻ.
Biến tần SINAMICS V20 có kích thước nhỏ gọn, công suất đáp ứng từ 0.12Kw đến 15Kw hỗ trợ cho điện lưới 1 pha 220V và 3 pha 380V.
Qua màn hình tích hợp trên biến tần, giúp cho người dùng sử dụng thuận tiện và dễ dàng hơn. Ngoài ra, nó còn tích hợp modun truyền thông theo tiêu chuẩn USS và Modbus RTU nên có thể tích hợp dễ dàng với hệ thống điều khiển.
2.1 – Cách lắp đặt cơ khí
Biến tần cần được lắp trong tủ điện theo hướng thẳng đứng và không gian phù hợp như hình dưới đây
Biến tần V20 hỗ trợ 2 kiểu lắp cơ khí:
2.1.1 – Lắp biến tần có phần tản nhiệt nằm trong tủ
2.1.2 – Lắp biến tần có phần tản nhiệt nằm ngoài tủ
2.2 – Cách dùng biến tần Siemens V20 – Cách lắp đặt phần điện
A- Sơ đồ tổng quát hệ thống kết nối của biến tần Siemens V20
B- Sơ đồ đấu dây chi tiết
Hy vọng với sự hướng dẫn trên các bạn có thể biết nguyên lí hoạt động cũng như cách lắp đặt, sử dụng biến tần sinamics v20. Nếu có nhu cầu mua sản phẩm, xin hãy nhấn nút liên hệ với chúng tôi.
